Инженерно-геодезические изыскания: задачи, состав работ и особенности проведения

Инженерно-геодезические изыскания проводят до начала проектирования и строительства, чтобы получить точные сведения о территории. Специалисты изучают рельеф, существующие здания и сооружения, дороги, элементы благоустройства, инженерные сети и другие объекты, которые могут повлиять на проектные решения.

Для строительной компании или проектировщика топографический план становится основой для размещения объекта, разработки генерального плана, прокладки коммуникаций и организации рельефа участка. Если исходные данные устарели или содержат ошибки, это может привести к корректировке проекта, дополнительным расходам и задержкам на строительной площадке.

Компания БАГС выполняет инженерно-геодезические работы в Москве и Московской области.

Состав исследований определяется индивидуально — с учётом назначения объекта, площади участка, требований проектной документации и имеющихся исходных материалов.

Что такое инженерно-геодезические изыскания

Инженерно-геодезические изыскания — это комплекс полевых и камеральных работ, с помощью которых получают пространственную информацию о земельном участке и расположенных на нём объектах.

В ходе работ специалисты:

• определяют координаты характерных точек;

• фиксируют высотные отметки;

• изучают рельеф территории;

• выполняют топографическую съёмку;

• наносят на план здания, сооружения и элементы благоустройства;

• выявляют существующие инженерные коммуникации;

• подготавливают материалы для проектирования;

• при необходимости выполняют вынос проектных решений в натуру;

• проводят исполнительную съёмку на этапе строительства.

Результаты оформляются в виде топографического плана, цифровых материалов и технического отчёта. Формат документации зависит от требований заказчика, проектировщиков и условий конкретного объекта.

Когда нужны геодезические изыскания

Геодезические работы необходимы практически для любого проекта, в котором требуется точная привязка объекта к местности.

Наиболее часто их заказывают перед:

• строительством жилых домов и общественных зданий;

• возведением промышленных и складских объектов;

• реконструкцией существующих сооружений;

• прокладкой наружных инженерных сетей;

• разработкой генерального плана;

• благоустройством и вертикальной планировкой территории;

• строительством дорог, подъездных путей и площадок;

• оформлением проектной документации;

• выполнением земляных и подготовительных работ.

Для небольшого участка может потребоваться стандартная топографическая съёмка.

На сложных территориях дополнительно обследуют подземные коммуникации, уточняют систему координат, выполняют согласование сетей и подготавливают материалы для последующего строительства.

Какие задачи решают инженерно-геодезические изыскания

Основная цель работ — предоставить проектировщикам и строителям достоверную информацию о фактическом состоянии территории.

С помощью геодезии можно:

1. Определить перепады высот и особенности рельефа.

2. Установить положение существующих зданий и сооружений.

3. Зафиксировать дороги, проезды, тротуары и ограждения.

4. Нанести на план деревья, опоры, колодцы и другие элементы благоустройства.

5. Выявить подземные инженерные сети.

6. Определить охранные зоны коммуникаций.

7. Подготовить основу для разработки генерального плана.

8. Перенести проектные оси и границы объекта на местность.

9. Проверить соответствие выполненных работ проектным отметкам.

10. Подготовить исполнительную документацию.

Актуальные данные особенно важны в Москве и Московской области, где на одной территории может находиться большое количество существующих коммуникаций, объектов капитального строительства и элементов городской инфраструктуры.

Основные виды геодезических работ

Топографическая съёмка

Топографическая съёмка позволяет получить план территории с отображением рельефа и расположенных на участке объектов.

В зависимости от задачи на плане показывают:

• здания и сооружения;

• дороги и проезды;

• тротуары и площадки;

• ограждения;

• опоры линий электропередачи;

• колодцы и люки;

• деревья и кустарники;

• элементы благоустройства;

• откосы, насыпи и другие формы рельефа.

Для проектирования зданий, инженерных сетей и благоустройства часто используется масштаб 1:500. Для более крупных территорий могут применяться масштабы 1:1000 или 1:2000.

Съёмка подземных коммуникаций

Подземные сети не всегда можно определить только по архивным схемам. Документы могут быть неполными, а фактическое положение коммуникаций — отличаться от проектного.

Поэтому при необходимости специалисты уточняют расположение:

• водопроводов;

• канализационных сетей;

• газопроводов;

• тепловых сетей;

• кабельных линий;

• ливневой канализации;

• сетей связи;

• других подземных сооружений.

Полученные сведения наносят на топографический план.

Это позволяет учитывать коммуникации при размещении здания, проектировании фундамента и выполнении земляных работ.

Создание планово-высотного обоснования

Планово-высотное обоснование обеспечивает единую систему координат и высот для всех измерений.

Этот этап особенно важен, если в проекте участвуют несколько специалистов или организаций. При корректной геодезической привязке топографический план, проектные чертежи и исполнительные материалы согласуются между собой.

Вынос проекта в натуру

Вынос в натуру выполняют после подготовки проектной документации или непосредственно перед началом строительных работ.

На местность переносят:

• основные оси здания;

• границы строительной площадки;

• точки поворота;

• проектные отметки;

• положение инженерных сетей;

• другие элементы, необходимые для строительства.

Работа выполняется по координатам и высотам, указанным в проекте.

Точность выноса влияет на расположение фундамента, конструкций и коммуникаций.

Исполнительная съёмка

Исполнительную съёмку проводят во время строительства и после завершения отдельных этапов работ.

Она позволяет определить фактическое положение конструкций и сетей, а затем сравнить его с проектными значениями. Исполнительные материалы могут потребоваться при сдаче объекта, оформлении документации и подтверждении соответствия выполненных работ проекту.

Съёмку выполняют, например, после:

• устройства котлована;

• монтажа фундамента;

• прокладки подземных коммуникаций;

• строительства наружных сетей;

• возведения отдельных конструкций;

• завершения благоустройства.

Как проходят инженерно-геодезические изыскания

Работы обычно выполняются в несколько последовательных этапов.

1. Обсуждение задачи

На начальном этапе уточняются адрес объекта, площадь участка, назначение будущего строительства и требования к результату.

Также специалисты выясняют, есть ли у заказчика ранее выполненные топографические планы, кадастровые материалы, проектная документация или сведения о коммуникациях.

2. Анализ исходных материалов

Изучаются имеющиеся документы, границы территории, система координат и требования к масштабу.

Если на участке уже проводились изыскания, специалисты оценивают актуальность материалов.

Иногда достаточно выполнить обновление отдельных участков, но в ряде случаев требуется новая съёмка.

3. Полевые измерения

На территории выполняются геодезические измерения. Специалисты фиксируют координаты и высоты характерных точек, рельеф, существующие объекты и инженерные сети.

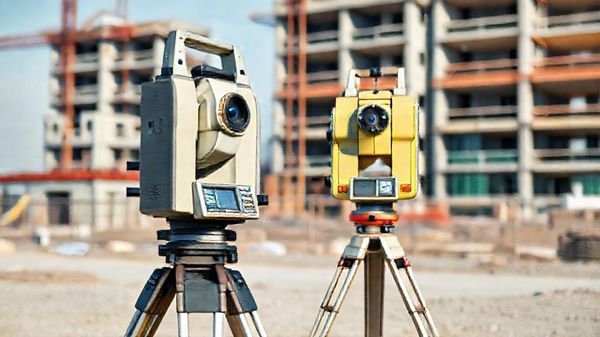

Для работ применяются современные электронные тахеометры, спутниковое оборудование и другое геодезическое оснащение.

Выбор оборудования зависит от площади участка, плотности застройки, рельефа и требуемой точности.

4. Камеральная обработка

После завершения полевого этапа данные обрабатываются в специализированных программах. Выполняется проверка измерений, формируются цифровые модели и топографические планы.

На этом этапе также уточняются условные обозначения, координаты, высотные отметки и состав итоговой документации.

5. Подготовка результата

Заказчику передаются материалы в согласованном формате.

Это может быть бумажный топографический план, электронный файл, технический отчёт или комплект документов для проектной организации.

Какие документы получает заказчик

Состав результата зависит от технического задания. В стандартный комплект могут входить:

• топографический план участка;

• цифровые материалы в формате, согласованном с заказчиком;

• сведения о рельефе;

• координаты и высотные отметки;

• данные о существующих зданиях и сооружениях;

• информация о подземных коммуникациях;

• технический отчёт;

• материалы для проектирования;

• исполнительная схема по результатам строительных работ.

Перед началом работ желательно заранее уточнить, в каком формате проектировщику нужны материалы.

Это помогает избежать повторной обработки данных и дополнительных сроков.

Какой масштаб выбрать

Масштаб зависит от площади территории и назначения документации.

Масштаб 1:500

Наиболее распространённый вариант для:

• проектирования зданий;

• разработки генерального плана;

• прокладки инженерных сетей;

• благоустройства;

• вертикальной планировки;

• подготовки строительной документации.

Масштаб 1:1000

Может использоваться для более крупных территорий, предпроектных решений и отдельных задач планировки.

Масштаб 1:2000

Применяется при работе с большими участками, линейными объектами и территориями, где не требуется детальное отображение каждого элемента.

Окончательный масштаб лучше определить до начала работ — на основании технического задания и требований проектной организации.

Система координат для объектов в Москве и Московской области

Для геодезических материалов важно заранее определить систему координат. В Московской области может использоваться МСК-50, однако конкретный вариант зависит от расположения объекта и требований заказчика.

Если система координат не согласована заранее, после завершения работ может потребоваться пересчёт материалов.

Это увеличивает сроки и создаёт риск расхождений между топографией, проектом и исполнительной документацией.

Поэтому вопрос координатной основы желательно решить ещё на этапе подготовки технического задания.

Сроки выполнения

Срок зависит от площади участка, сложности рельефа, плотности застройки, количества инженерных сетей и состава итоговых материалов.

Ориентировочно:

• небольшая топографическая съёмка может занимать несколько рабочих дней;

• обследование крупной территории требует больше времени;

• работы с подземными коммуникациями и согласованиями выполняются дольше;

• исполнительная съёмка проводится по мере готовности отдельных этапов строительства.

Точные сроки определяются после получения исходных данных и уточнения технического задания. Для актуальности материалов важно учитывать дату проведения съёмки: топографический план должен отражать фактическое состояние территории на момент проектирования.

Что влияет на стоимость

Цена инженерно-геодезических изысканий рассчитывается индивидуально.

На неё влияют:

• площадь участка;

• удалённость объекта;

• сложность рельефа;

• плотность застройки;

• количество инженерных коммуникаций;

• требуемый масштаб;

• система координат;

• необходимость согласования сетей;

• срочность выполнения;

• состав итоговой документации.

Предварительную оценку можно подготовить после получения адреса или кадастрового номера, границ участка и информации о планируемом объекте.

Особенности работы БАГС

БАГС выполняет инженерно-геодезические изыскания для объектов в Москве и Московской области.

Компания работает с задачами, связанными с проектированием, строительством, реконструкцией, прокладкой инженерных сетей и благоустройством территорий.

При подготовке работ учитываются не только площадь участка, но и дальнейшее назначение материалов.

Это важно, поскольку топографический план для предварительной оценки территории и документация для рабочего проектирования могут отличаться по масштабу, точности и составу.

В зависимости от задачи специалисты могут выполнить отдельную топографическую съёмку или подготовить комплекс материалов, включающий обследование коммуникаций, планово-высотное обоснование, согласование сетей, вынос проекта в натуру и исполнительную съёмку.

Часто задаваемые вопросы

Можно ли использовать старый топографический план?

Это зависит от даты съёмки и изменений на участке. Если после выполнения работ появились новые здания, дороги, коммуникации или изменился рельеф, старый план может оказаться непригодным для проектирования.

Специалисты могут оценить имеющиеся материалы и определить, требуется ли полная пересъёмка или достаточно актуализировать отдельные данные.

Нужно ли проводить съёмку, если участок уже стоит на кадастровом учёте?

Да, кадастровые сведения и топографический план решают разные задачи.

Кадастровые материалы описывают границы участка и зарегистрированные объекты, а топографическая съёмка показывает рельеф, существующие элементы территории и инженерные коммуникации.

Для проектирования обычно требуется более подробная информация о фактическом состоянии участка.

Обязательно ли обследовать подземные коммуникации?

Не во всех случаях, но при строительстве и прокладке сетей такое обследование часто необходимо.

Наличие неучтённой коммуникации может повлиять на размещение объекта, глубину земляных работ и проектные решения.

Можно ли выполнить работы зимой?

Да, геодезические измерения выполняются в течение всего года. Однако снег, наледь, густая растительность и ограниченная видимость отдельных объектов могут усложнить полевые работы.

Конкретные условия зависят от типа территории и требуемого результата.

Кто определяет необходимый масштаб?

Обычно масштаб указывается в техническом задании или определяется совместно с проектировщиком. Если требования ещё не сформированы, специалисты могут предложить подходящий вариант с учётом назначения будущей документации.

Нужна ли исполнительная съёмка после завершения строительства?

В большинстве строительных проектов она необходима для фиксации фактического положения конструкций и инженерных сетей.

Исполнительные материалы помогают подтвердить соответствие выполненных работ проекту и используются при подготовке итоговой документации.

Что предоставить для расчёта

Чтобы определить состав и стоимость работ, обычно достаточно передать:

• адрес объекта;

• кадастровый номер;

• границы участка;

• площадь территории;

• назначение будущего объекта;

• сведения о стадии проектирования;

• требования к масштабу и системе координат, если они уже известны;

• имеющиеся топографические и проектные материалы.

Если часть информации отсутствует, предварительную задачу можно сформировать по адресу и описанию планируемых работ.

Заключение

Инженерно-геодезические изыскания позволяют получить точную картину территории до начала проектирования и строительства.

Они помогают определить рельеф, положение существующих объектов и инженерных сетей, выбрать оптимальное размещение здания и снизить риск ошибок на последующих этапах.

Для объектов в Москве и Московской области особенно важно учитывать плотность застройки, большое количество подземных коммуникаций и требования к координатной привязке.

Поэтому состав работ следует определять не формально, а с учётом конкретной строительной задачи.

В зависимости от проекта может потребоваться топографическая съёмка, обследование коммуникаций, создание планово-высотного обоснования, вынос проектных решений в натуру или исполнительная геодезическая съёмка. Правильно подготовленные материалы становятся надёжной основой для проектировщиков, строителей и технического заказчика.
