Как подобрать размер ячеек нержавеющей сетки для фильтрации жидкостей и сыпучих материалов

Неподходящая ячейка быстро превращает фильтр в источник проблем: слишком крупная пропускает нужные частицы, слишком мелкая снижает производительность и забивается. Размер выбирают не по одному числу на упаковке, а с учетом того, что именно нужно задержать, каков состав потока и в каких условиях работает сетка. Короткий ответ: сначала определите минимальный размер частиц, которые требуется удержать, затем проверьте, соответствует ли ему именно световой размер ячейки с учетом диаметра проволоки, типа фильтрации, нагрузки и свойств материала.

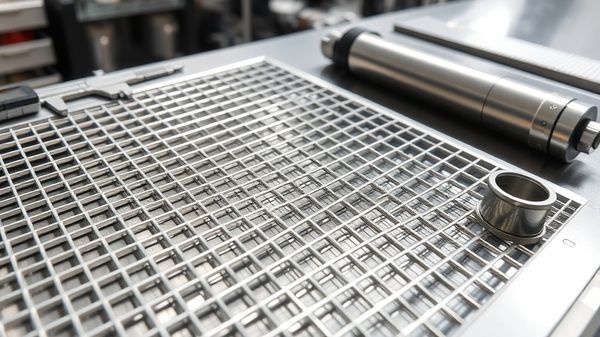

Ячейка - это свободное расстояние между соседними проволоками, а не расстояние от центра одной проволоки до центра другой. Последний параметр называют шагом. Например, у сетки с шагом 1 мм и проволокой диаметром 0,2 мм световой размер ячейки составляет примерно 0,8 мм. Если ориентироваться только на шаг, можно ошибиться в оценке проходного сечения и способности сетки удерживать частицы.

Что нужно выяснить до выбора

Начните с задачи фильтрации. В жидкостях сетка может задерживать крупные включения, защищать насос или служить ступенью предварительной очистки перед более тонким фильтром. Для сыпучих продуктов она обычно разделяет материал на фракции: частицы меньше ячейки проходят сквозь нее, более крупные остаются сверху. Эти задачи похожи лишь на первый взгляд: вязкость жидкости, форма частиц и способ подачи заметно влияют на результат.

Полезно запросить у поставщика не просто «мелкую» или «среднюю» сетку, а конкретные параметры полотна: номинальный размер ячейки, диаметр проволоки, тип плетения, материал и допуски. Для ориентирования в ассортименте можно изучить ассортимент, который предлагает завод нержавеющих сеток. При подборе важно сверять обозначения с технической документацией: одинаковое бытовое описание у разных производителей не всегда означает одинаковое проходное отверстие.

Заранее определите допустимый перепад давления или требуемую производительность. В жидкостной линии увеличение сопротивления может снизить расход, создать нагрузку на насос или ускорить загрязнение фильтрующего элемента. При просеивании сухого материала важны также объем подачи, влажность, склонность к слеживанию и форма зерен. Порошок с неровными частицами может вести себя иначе, чем гранулы сопоставимого размера.

Ячейка и точность фильтрации

Размер ячейки не всегда равен гарантированному размеру частиц, которые сетка задержит. Частицы неправильной формы способны пройти через отверстие, если ориентируются узкой стороной. Кроме того, тканая сетка имеет геометрические допуски: фактическое отверстие может отличаться от номинального. Поэтому для критичной очистки следует уточнить у изготовителя метод контроля и допустимый диапазон размеров.

Для жидкости учитывают не только размер твердых включений, но и характер потока. При высокой вязкости мелкая сетка быстрее создает сопротивление. Если в жидкости много загрязнений, мелкое полотно может забиться за короткое время. В таких случаях практичнее использовать несколько ступеней: сначала грубую сетку для крупных частиц, затем более тонкий фильтр. Так тонкий слой не принимает на себя всю загрязняющую нагрузку.

Для сыпучих материалов решающее значение имеет распределение частиц по размерам. Если нужно получить фракцию с нижним пределом, отверстия подбирают относительно этого предела, но окончательный результат проверяют пробным просевом. Влажность, электростатический заряд и содержание пылевидной фракции могут менять скорость прохождения и приводить к забиванию. Для пищевого, химического или фармацевтического процесса дополнительно проверяют требования к марке стали, очистке и контакту с продуктом.

Как подобрать размер на практике

1. Задайте требуемую границу отделения

Укажите, какие частицы должны быть задержаны или пройти. Формулировка «очистить от мелких примесей» для подбора недостаточна. Нужна измеримая характеристика: например, удерживать включения крупнее 300 мкм или разделить гранулы около 1,5 мм. Если размер частиц неизвестен, проведите ситовой анализ либо измерьте репрезентативную пробу подходящим методом.

2. Проверьте свойства среды

Для жидкости запишите вязкость, температуру, химический состав и рабочее давление. Для сыпучего материала - фракционный состав, влажность, форму зерна и склонность к слеживанию. Эти сведения помогают оценить, не станет ли выбранное отверстие слишком малым для нормального расхода.

3. Сопоставьте ячейку с проволокой

Две сетки с одинаковым размером отверстия могут различаться по диаметру проволоки и доле открытой площади. Более толстая проволока обычно повышает механическую прочность, но уменьшает проходное сечение. Для вибрационного сита это может быть приемлемо, а для фильтра в линии с ограниченным перепадом давления - нет. Сравнивайте характеристики целиком, а не только обозначение ячейки.

4. Проведите испытание в рабочих условиях

Если последствия ошибочного выбора существенны, запросите образец и проверьте его на реальном материале. Для жидкости измерьте расход и скорость загрязнения, для сухой смеси - выход фракций и производительность. Испытание следует проводить при тех же условиях подачи, температуры и предварительной подготовки материала, которые будут на производстве.

Важно: не выбирайте минимальную доступную ячейку «с запасом». Более тонкая сетка не обязательно улучшит процесс: она может повысить сопротивление, быстрее забиться и потребовать более частой очистки. Запас по тонкости оправдан только тогда, когда его подтверждают требования к качеству и расчеты производительности.

Плетение и механическая нагрузка

Для фильтрационных задач часто применяют полотняное плетение: оно образует регулярные отверстия и подходит для широкого диапазона размеров. Другие варианты плетения могут использоваться, когда нужны особые характеристики по прочности или конфигурации проходов. Подходящий тип зависит от конструкции фильтра и направления нагрузки. Например, сетка, натянутая на рамку, испытывает иные усилия, чем полотно в цилиндрическом корпусе под давлением.

Нержавеющая сталь сама по себе не гарантирует совместимость с любой средой. Важны марка сплава, концентрация реагентов, температура и способ очистки. Для выбора материала следует передать поставщику полный состав рабочей среды и указать, предусмотрены ли кислотная мойка, паровая стерилизация или контакт с солевыми растворами. Если изделие должно соответствовать отраслевым требованиям, это также фиксируют до заказа.

Для ответственных процессов запросите паспорт или спецификацию с указанием материала, размеров ячейки, диаметра проволоки и допусков. Одного наименования «нержавеющая сетка» недостаточно для приемки: оно не подтверждает конкретные характеристики партии.

Памятка перед заказом

• Зафиксируйте, какие частицы должны задерживаться, а какие проходить.
• Уточните световой размер ячейки, шаг и диаметр проволоки.
• Передайте данные о расходе, давлении, температуре и составе среды.
• Для сыпучего материала укажите влажность и форму частиц, а при необходимости приложите результаты ситового анализа.
• Согласуйте марку стали, тип плетения, допуски и требования к документам.
• Проверьте образец или проведите расчет на рабочем режиме, если остановка процесса из-за засорения недопустима.

Итог

Размер ячейки выбирают от задачи: сначала задают требуемую границу разделения, затем учитывают свойства материала, расход и конструкцию фильтра. Для надежного результата важно смотреть на сочетание параметров - световой размер отверстия, проволоку, открытую площадь, плетение и марку стали. Если расчетные данные не дают уверенности, пробное испытание на реальном потоке обычно информативнее выбора «на глаз». Вопросы по конкретной среде или опыт эксплуатации сеток помогут уточнить требования и избежать повторного подбора.
